도금 외주비를 낮추기 위해 공정을 바꾸더라도, 양산품을 받을 때마다 검사기준을 다시 협의해야 한다면 선별과 재검사 부담이 남습니다. Innozinc는 제품 형상에 따라 용융아연도금보다 낮은 임가공 단가로 적용할 수 있습니다. 이 가격 이점을 실제 납품 비용의 개선으로 연결하려면 샘플 단계에서 내식성, 나사산의 게이지 검사, 너트 체결 상태, 치구 접촉 자국의 허용 범위를 함께 정해야 합니다.
Innozinc 임가공을 검토할 때는 샘플 평가 결과를 양산 검사기준으로 연결하는 데까지 범위를 잡는 것이 좋습니다. 켐프는 고객의 실물 부품에 도금하고, 검사 규격과 조립 조건을 반영해 내식성·밀착성·외관·가공성을 평가합니다. 그 결과와 생산 조건을 함께 검토해 초도 승인과 양산 검사기준을 수립합니다. 켐프 샘플 적용·품질관리 절차
도면 개정번호와 함께 승인할 부품의 범위를 정합니다
같은 품명이라도 소재, 나사 공차, 절곡 형상이나 용접 위치가 달라지면 도금 후 확인할 지점이 달라집니다. 승인 기록에는 품번과 도면 개정번호를 적고, 실제 샘플이 그 도면의 어느 상태에 해당하는지 맞춥니다. 절삭·용접·절곡을 마친 뒤 도금할지, 도금 이후에 추가 가공할지도 이때 정합니다.

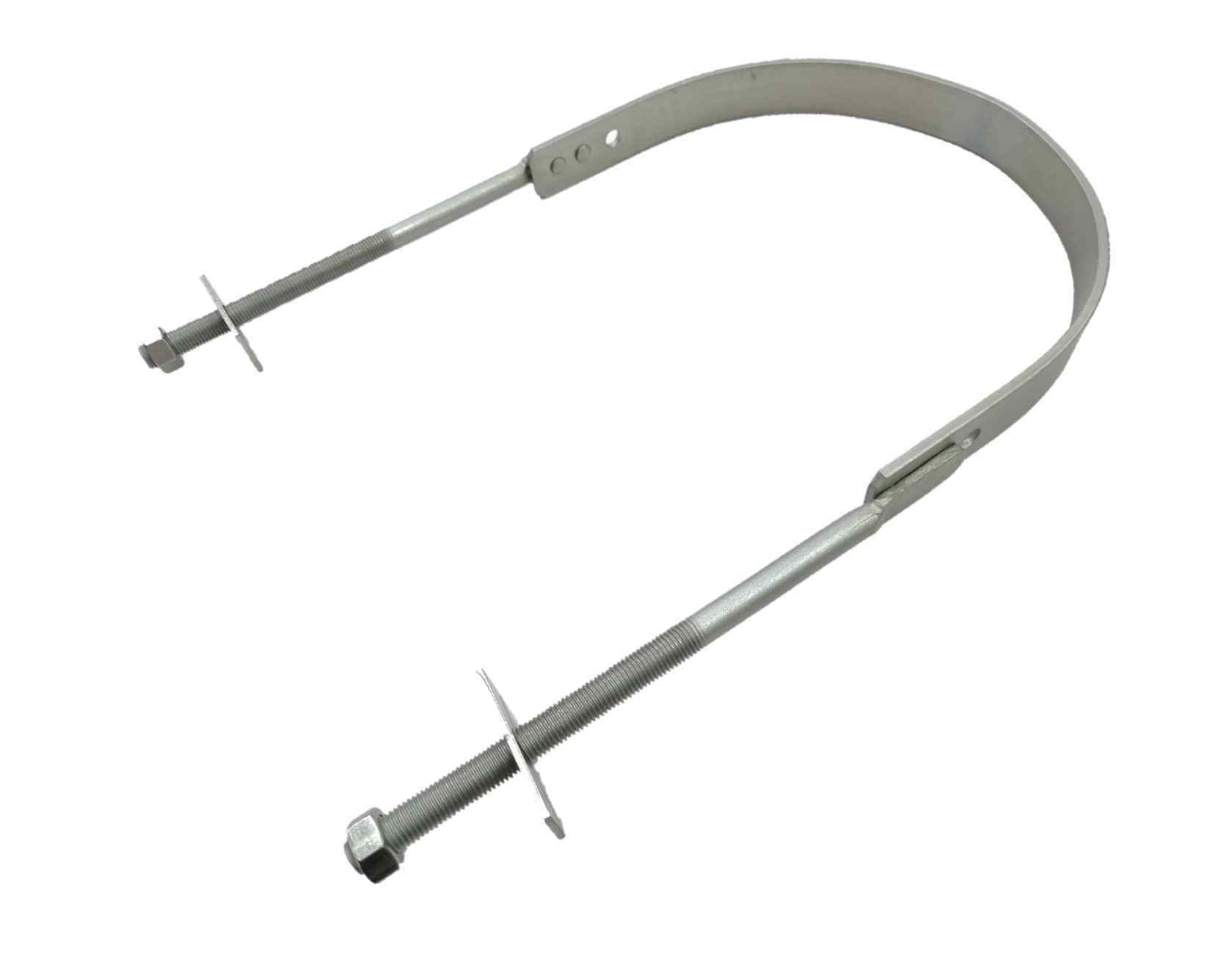

조립품은 구성품의 범위를 더 명확히 해야 합니다. U볼트 본품만 바꿀 것인지, 너트와 와셔까지 같은 사양으로 적용할 것인지에 따라 평가 대상이 달라집니다. 켐프의 전력 금구 평가에서도 U볼트 본품과 너트·사각와셔를 나누어 내식성을 확인했습니다. 이렇게 구분해야 본품의 시험 결과와 부속품의 승인 범위가 뒤섞이지 않습니다. U볼트·부속품 평가 사례
구매 단계에서는 이 승인 범위를 발주 사양에 연결합니다. 품명만 적기보다 승인 도면과 표면처리 사양의 개정번호를 함께 지정하면, 다음 발주에서도 무엇을 기준으로 생산하고 검사할지 분명해집니다.
내식 시간 옆에 시험방법과 판정부위를 남깁니다
내식성 요구를 정할 때는 시간과 함께 시험방법, 시료 상태, 판정부위를 기록합니다. 백청과 적청 중 무엇을 판정하는지, 본체·나사산·접촉부 가운데 어느 부위를 포함하는지가 같아야 시험 결과를 같은 의미로 읽을 수 있습니다. 완성품 상태와 가공·체결 후 상태 중 어느 조건을 평가할지도 제품의 사용 과정에 맞춰 정합니다.
부품 사진에 판정 구역을 표시해 두면 시험 의뢰와 결과 확인이 간결해집니다. 예를 들어 U볼트는 곡선부, 직선부, 나사부를 구분하고 부속품은 별도로 식별할 수 있습니다. 시험편 번호와 사진 번호를 연결하면 이후 양산품에서 표면 변화가 나타났을 때도 동일한 부위를 대조할 수 있습니다.
Innozinc는 전착 아연층과 세라믹 무기피막을 결합해 내식성을 확보하는 표면처리입니다. 적용 사양은 필요한 내식성과 도금 후 치수를 함께 고려해 선정합니다. 승인서에는 제품명과 요구 두께, 시험·판정 조건을 한 묶음으로 남겨 실제 납품 사양으로 이어지게 합니다. Innozinc 도막 구조와 적용 특성
도금 두께는 측정 위치와 조립 검사로 연결합니다

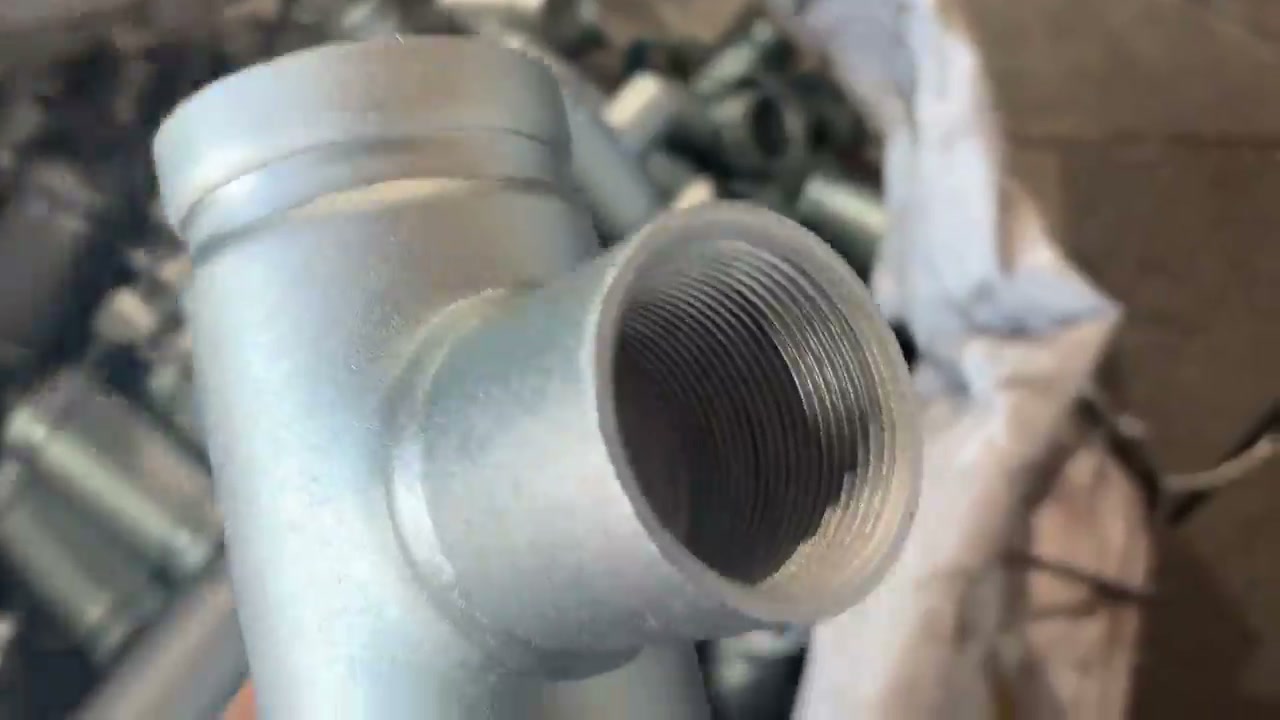

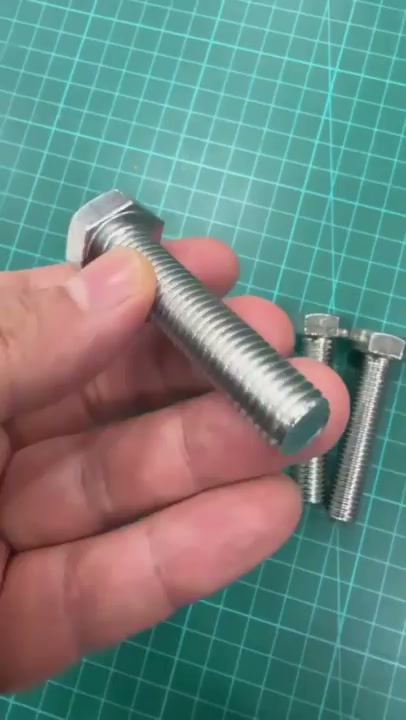

나사산이나 끼워맞춤부에서는 두께의 평균값만으로 조립 여유를 설명하기 어렵습니다. 도면에서 기능에 영향을 주는 부위를 먼저 고르고, 측정 위치와 방법을 지정합니다. 나사부는 도금 후 게이지 검사와 실제 상대 부품을 이용한 체결 확인을 함께 구성하면, 치수 적합성과 조립 상태를 각각 확인할 수 있습니다.
예를 들어 60° 수나사에 두께 8μm의 도금층이 균일하게 형성된다면, 유효지름의 기하학적 증가량은 약 4t, 즉 32μm(0.032mm)입니다. 이 계산은 도금 전 나사 공차와 목표 두께를 함께 검토하는 출발점입니다. 실제 부품의 검사기준은 도금 후 게이지와 도면 공차에 맞춰 정합니다. 나사 유효지름과 도금 두께 설계
조립 평가에는 상대 너트의 규격·표면처리와 체결 조건도 남깁니다. 승인 때 사용한 너트와 양산 조립에 사용하는 너트가 달라진다면 변경된 조합으로 확인할 항목을 정해야 합니다. 필요한 체결 토크나 후속 가공은 고객의 조립 규격을 적용합니다.
전기도금 체결재를 다루는 ISO 4042:2022도 치수 특성과 수소취성 위험 관리, 설계·조립을 함께 다룹니다. 고강도 체결재는 강도등급과 전처리·후처리 요구를 샘플 접수 때 함께 확인할 항목입니다. ISO 4042:2022 공식 안내
외관 기준사진과 양산 조건을 함께 남깁니다
외관을 “양호”라고만 적으면 치구 자국이나 색상 차이를 어디까지 허용할지 해석이 달라질 수 있습니다. 외부에 드러나는 면, 다른 부품과 맞닿는 면, 치구 접촉이 가능한 면을 나누고, 허용 가능한 상태를 기준사진으로 정리합니다. 자국의 위치·범위처럼 판정에 필요한 항목을 사진 옆에 적어 두는 방식입니다.

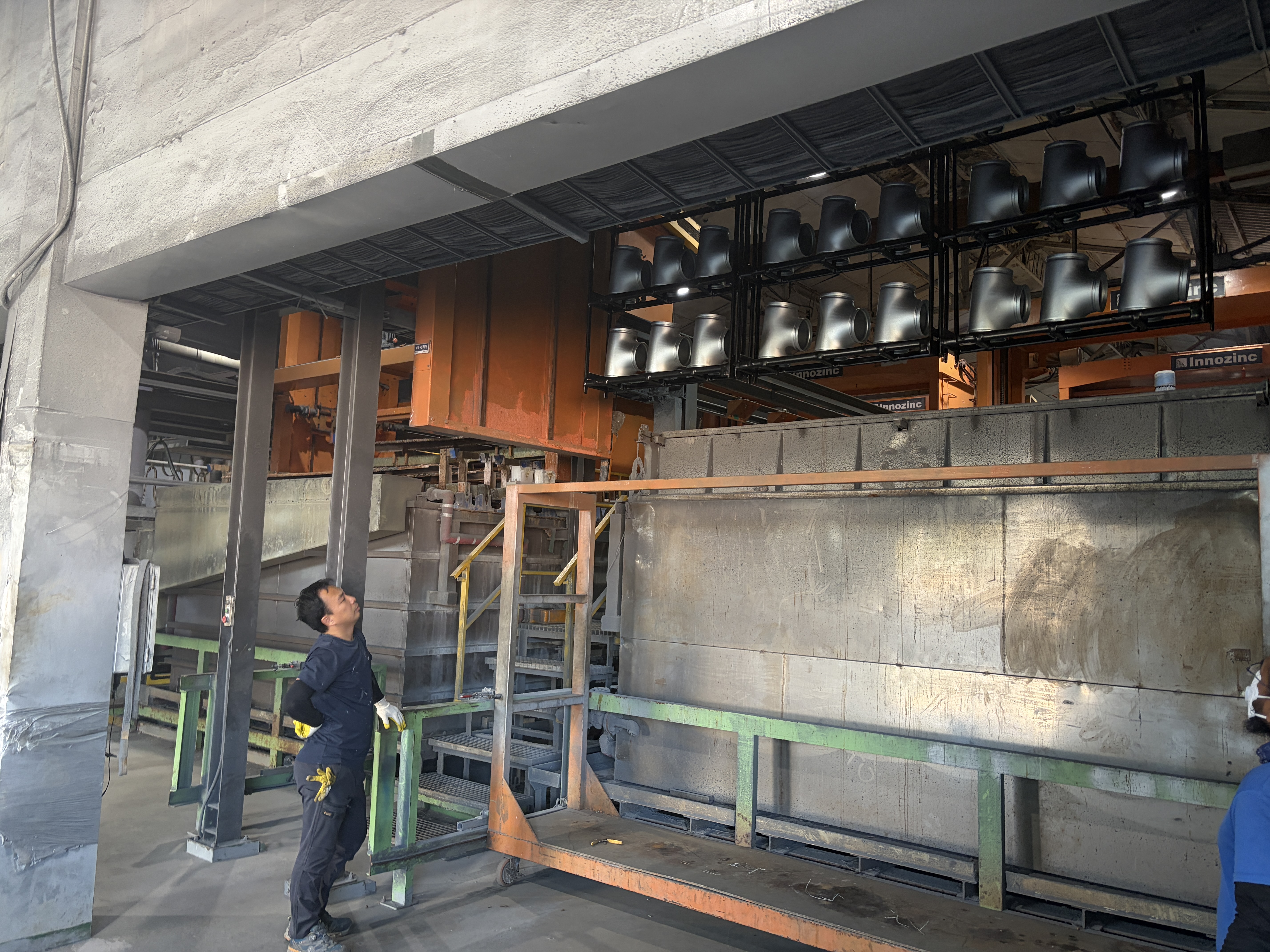

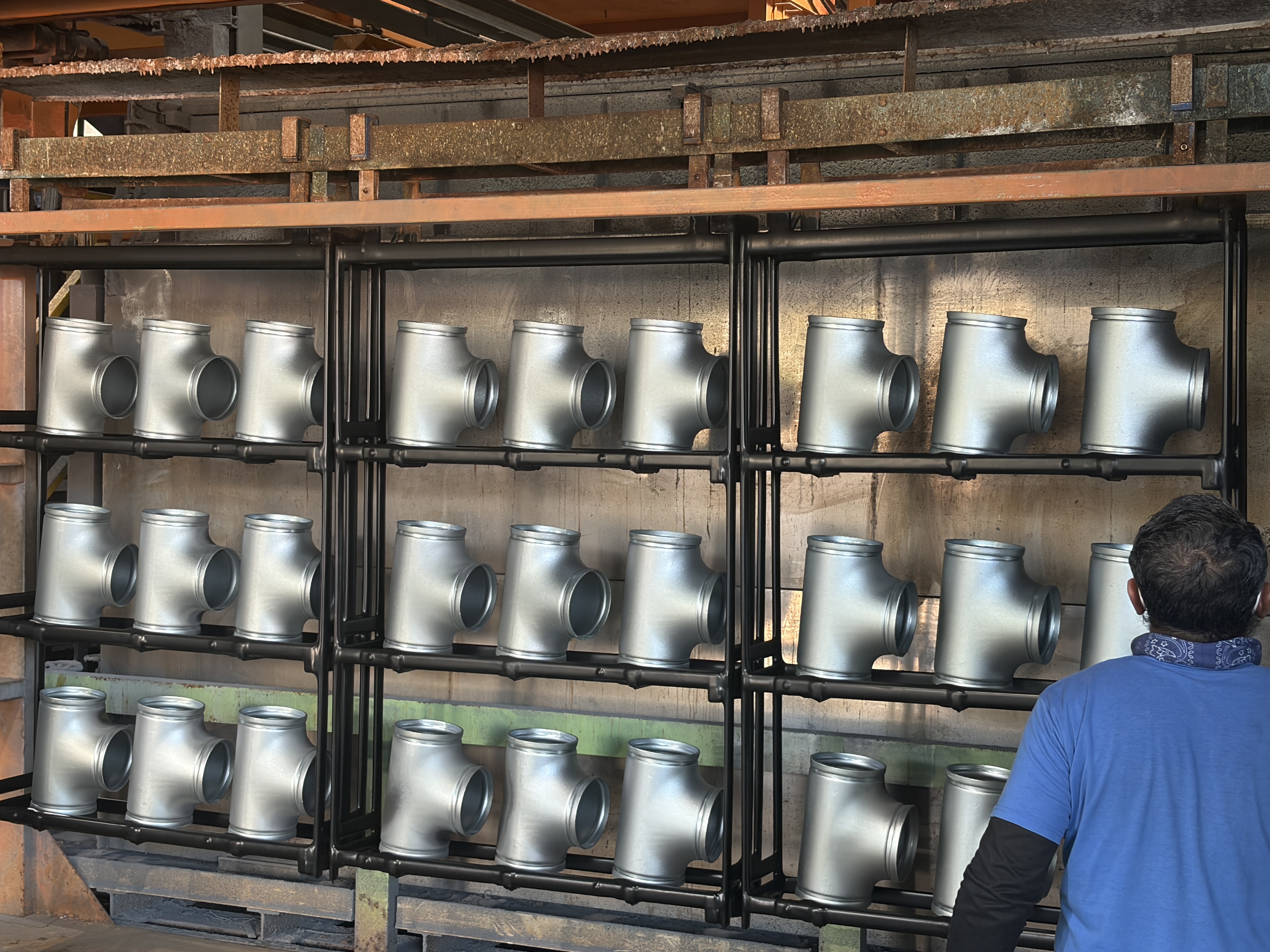

이 외관 기준은 생산 조건과도 맞아야 합니다. 켐프는 U볼트의 초기 생산에서 접촉 부위의 외관 문제를 확인한 뒤 랙 지그와 걸이 방향을 조정했습니다. 반복 생산에서는 본체·나사산·체결부의 외관과 도금층 형성을 확인했습니다. 샘플의 표면 상태를 양산으로 이어가려면 부품을 거는 방식까지 함께 검토해야 한다는 사례입니다. U볼트 생산 조건 개선 사례
샘플에는 양산에서 사용할 전처리·도금·후처리 조건을 반영합니다. 승인 기록에는 적용 공정과 관리 문서의 버전을 연결하고, 치구·걸이 방향·처리 방식이 바뀔 때 어떤 항목을 다시 확인할지 협의합니다. 고객이 확인할 검사 결과와 켐프가 관리할 공정 정보를 연결해 두면, 이후 품질 차이가 생겼을 때 확인할 범위도 좁힐 수 있습니다.
초도 승인 내용을 입고검사에 옮기는 방법
아래는 샘플 평가 결과를 양산 검사에 연결하기 위한 협의용 예시입니다. 합격 수치와 검사 수량·주기는 대상 부품의 도면과 고객 검사 규격에 맞춰 정합니다.
- 부품 식별: 품번·도면 개정번호, 소재, 가공 상태, 너트·와셔 등 승인 구성품
- 내식성: 시험방법·시간, 시료 상태, 백청·적청 기준, 판정부위와 사진 번호
- 치수·조립: 측정 위치·방법, 도금 후 게이지 기준, 상대 부품과 체결 조건
- 외관: 중요면과 치구 접촉 허용 위치, 기준사진, 허용 자국·색상 범위
- 생산·납품: 승인 공정 문서와 버전, 생산 로트 식별, 성적서 항목, 검사 수량·주기, 변경 시 확인 항목
초도 납품 때는 합의한 항목으로 실제 양산품을 확인하고, 그 결과를 승인 샘플과 대조합니다. 이후 입고검사에서는 품번·도면·표면처리 사양의 일치 여부와 정해진 검사 항목을 확인합니다. 검사 항목마다 출하 성적서로 확인할지, 입고 시 측정할지, 정기 시험으로 관리할지를 구분하면 같은 검사를 중복하는 부담도 정리할 수 있습니다.
승인 샘플과 기준사진에는 적용 사양과 승인 이력을 붙여 보관하는 것이 좋습니다. 외관의 기준으로 쓸 사진은 같은 부위와 유사한 조명·배율로 남깁니다. 소재나 형상, 표면처리 사양을 바꿀 때는 기존 승인과 달라지는 항목부터 확인하면 됩니다.
납품단가를 지키면서 도금 원가를 낮추는 방법
납품단가를 올리기 어려운 제조사에게 외주 도금비의 차이는 원가 부담과 직결됩니다. Innozinc는 제품 형상에 따라 용융아연도금보다 낮은 임가공 단가로 적용할 수 있어, 기존 부품의 도금 원가를 낮추는 대안이 됩니다.
검토는 현재 납품 중인 부품에서 시작하면 됩니다. 같은 도면과 요구성능으로 견적을 비교하고, 실제 부품에 Innozinc를 적용해 내식성과 조립 상태를 확인합니다. 가격과 샘플 평가를 함께 진행하면 구매 담당자는 도금비 차이를, 품질·생산 담당자는 적용 가능성을 같은 부품을 놓고 판단할 수 있습니다.
이때 도금 단가에서 얻는 이점과 선별·재작업·재처리 비용은 나누어 살펴봅니다. 승인 샘플의 판정부위와 조립 조건을 양산 검사기준으로 옮겨 두면, 양산 단계의 검사·재작업 비용까지 같은 기준으로 비교할 수 있습니다. 불필요한 재처리가 줄면 약품·세척수·에너지의 추가 투입도 줄어듭니다.
현재 부품의 도금비와 Innozinc 적용 가능성을 함께 확인하고 싶다면, 현재 도면과 기존 검사기준을 보내주세요. 켐프가 부품에 맞는 임가공 견적과 샘플 평가 항목을 안내하고, 초도품 검사기준 협의를 지원합니다.
