AI 데이터센터를 늘리려면 서버와 함께 전기를 공급할 설비도 준비해야 합니다. 발전소에서 만든 전력을 보내는 송전망, 전압을 바꾸는 변전소, 수요처로 연결하는 배전망이 그 기반입니다. 전력망을 새로 짓고 기존 설비를 보강하는 과정에서는 큰 전력기기뿐 아니라 이를 연결하고 고정하는 금속 부품도 함께 검토하게 됩니다.
이 글에서는 최근 전력 인프라 투자 흐름을 살펴본 뒤, 옥외 연결·체결 부품에 필요한 성능을 켐프 Innozinc 세라믹 아연도금의 실제 평가 결과와 연결합니다. 사례의 중심은 도막 두께 8μm 이상 사양을 적용한 경완철용 쇄클과 근가용 U볼트입니다. 내식성에 더해 성형, 충격, 마모, 인장하중과 반복 생산까지 확인한 이유를 설명하겠습니다.
데이터센터의 성장과 전력망 투자를 함께 봐야 하는 이유
국제에너지기구(IEA)가 2026년 4월 발표한 자료에 따르면, 세계 데이터센터 전력소비는 2025년 485TWh에서 2030년 약 950TWh로 증가할 전망입니다. 전체 데이터센터 기준으로 약 두 배이며, AI 중심 데이터센터의 전력소비는 같은 기간 약 세 배로 늘어날 것으로 예상했습니다. IEA, Key Questions on Energy and AI
전력 수요가 커진다고 필요한 전력망이 즉시 완성되는 것은 아닙니다. IEA는 세계적으로 재생에너지·저장장치·데이터센터 등 대규모 수요 프로젝트 2,500GW 이상이 계통 연결 대기 상태에 있다고 분석했습니다. 또한 2030년 수요에 대응하려면 연간 전력망 투자가 현재 약 4,000억 달러에서 약 50% 증가해야 한다고 봤습니다. 이 수치는 이미 집행된 투자액이 아니라 앞으로 필요한 투자 수준입니다. IEA, Electricity 2026
투자의 배경은 AI만이 아닙니다. 오래된 전력망의 교체, 산업의 전기화, 재생에너지 연결과 기후 대응이 동시에 진행되고 있습니다. 따라서 전력 기자재 기업이 살펴볼 시장은 데이터센터 건물 내부에 한정되지 않습니다. 전기를 생산하고 전달하고 공급하는 인프라 전반에 걸쳐 있습니다.
미국·프랑스·인도에서 확인되는 전력 인프라 확대
국가별 수치는 발표 연도와 범위가 다릅니다. 아래 사례는 같은 기준의 시장 규모 순위가 아니라, 실제 투자와 장기 계획에서 어떤 설비가 확대되고 있는지를 보여줍니다.
| 국가 | 공식 자료에서 확인한 내용 | 부품 공급 관점에서 살펴볼 지점 |
|---|---|---|
| 미국 | 주요 전력회사의 배전 인프라 자본투자는 2023년 509억 달러로, 전년보다 65억 달러 증가. 가공선·전주·철탑 관련 자본투자는 174억 달러 | 노후 설비 교체와 선로·지지 구조물 보강에 쓰이는 연결·고정 부품 |
| 프랑스 | 송전망 운영사 RTE의 2025년 투자액은 33억 4,600만 유로로 전년 대비 29% 증가. 산업시설·데이터센터 연결과 기존 망 갱신을 추진 | 신규 연결 프로젝트와 기존 설비 갱신에 필요한 기자재·부속품 |
| 인도 | 국가 송전계획은 2031~2032년까지 220kV 이상 송전선로 19만 1,000 circuit-km 이상과 변전용량 1,270GVA 추가를 계획. 투자 기회 규모는 9.15조 루피 이상 | 신규 송전·변전 건설에 사용되는 금속 지지·체결 부품의 장기 수요 방향 |
미국 수치는 EIA가 2024년 발표한 2023년 실적이며, 프랑스 수치는 RTE가 2026년 3월 발표한 2025년 실적입니다. 인도 수치는 2024년 발표한 장기 계획입니다. 출처: 미국 EIA, 프랑스 RTE, 인도 정부 PIB.
이 흐름에서 읽을 수 있는 것은 전력설비를 더 많이 확보하면서 기존 설비의 신뢰성도 관리해야 한다는 점입니다. 켐프가 보는 적용 기회는 이런 설비에 들어가는 금속 부품의 표면처리입니다. 각국 투자액을 그대로 도금 시장 규모나 켐프 수주 전망으로 환산하지는 않습니다.
전력망 안에서 연결·고정 부품은 어디에 쓰일까요?
전력설비에는 전선을 지지하는 애자, 애자와 지지물을 연결하는 금구, 전주나 구조물을 고정하는 볼트와 브래킷이 함께 사용됩니다. 해외 전력 기자재 제조사 Hubbell도 전력·통신망 건설용 제품을 브래킷, 클레비스, 클램프, 체결재, 지지대 등으로 분류합니다. 이는 금속 연결·고정 부품이 전력망의 실제 구성 요소라는 것을 보여줍니다. Hubbell 선로 건설용 금구 안내
이번 켐프 평가 대상인 경완철용 쇄클은 배전선로의 전주에 설치해 애자를 지지하는 부품입니다. 근가용 U볼트는 전주를 지중에서 지지하는 근가와 전주를 체결하는 데 쓰입니다. 같은 연결 부품이라도 지상에서 비·습기에 노출되는 경우와 지중에서 토양·수분을 만나는 경우의 조건은 다릅니다.
| 적용 범위 | 부품과 역할 | 이번 글에서 설명하는 근거 |
|---|---|---|
| 전력 배전설비 연결 부품 | 경완철용 쇄클: 애자 지지와 연결 | Innozinc를 실제 부품에 적용해 내식성·하중·양산성을 평가 |
| 전주 지중 고정부 | 근가용 U볼트와 너트·와셔: 전주와 근가 체결 | 본체와 부속품의 부식 거동, 인장하중, 생산 조건을 평가 |
| 옥외 전력·통신설비 | 지지 브래킷, 클램프, 볼트·너트 등 | 형상과 노출 조건이 유사한 부품의 적용 검토 방향. 보고서는 통신망 설비 사업화 사례도 서술 |
| 신규 전력 인프라 프로젝트 | 프로젝트별 연결·지지·체결용 철강 부품 | 부품 도면과 발주처 규격에 따라 별도 샘플 평가 후 적용 판단 |
AI 데이터센터와의 연결점은 우선 전력을 공급하는 인프라입니다. 이 보고서는 데이터센터 내부 장비용 도금을 인증한 자료는 아닙니다. 서버실 내부 부품으로 범위를 넓힐 때에는 청정도와 아연 위스커 같은 별도 요구도 확인해야 합니다. Eaton 역시 데이터센터 지지 시스템의 표면처리 선택에서 아연 위스커 문제를 고려하도록 안내합니다. Eaton 지지 시스템 설계 안내
부품을 선택하는 고객에게는 내식성 외에도 확인할 것이 있습니다
부식에 견디는 것은 기본입니다. 그러나 도금 후 너트가 잘 맞지 않거나, 조립 과정에서 도금층이 손상되거나, 양산 때마다 외관 편차가 커지면 현장에서 추가 작업이 생깁니다. 하중을 받는 연결 부품은 도금 상태와 함께 기계적 기능도 평가해야 합니다.
그래서 켐프는 이번 평가를 염수분무 시간 하나로 끝내지 않았습니다. 도금 시편의 성형·충격·마모 특성을 확인하고, 실제 쇄클과 U볼트에 하중을 가했습니다. 부식 환경에 노출한 뒤에도 다시 하중시험을 수행했으며, 자체 염수분무시험과 수요기업의 야외·매립 평가, 반복 생산 결과를 함께 검토했습니다.
고객의 선택 기준도 같은 순서로 구체화할 수 있습니다. 설치 환경에서 필요한 내식성, 도금 후 치수와 체결 상태, 운송·조립 중 손상에 대한 대응, 요구 하중에서의 상태, 생산 편차와 재작업 비용을 함께 보는 것입니다.
Innozinc는 박막과 복합 보호층을 어떻게 활용하나요?
Innozinc는 아연 도금층에 세라믹 무기피막을 결합한 켐프의 세라믹 아연도금입니다. 제품 자료는 무기피막이 미세 공극에 침투·결합해 부식 인자의 침투를 억제하는 구조와, 밀착성·성형성을 활용한 후가공 대응을 설명합니다. Innozinc 공통 특성
박막 사양의 적용 가치는 나사산이나 끼워맞춤부처럼 도금 후 치수가 중요한 부품에서 검토할 수 있습니다. 현재 공정에서 나사산 추가 가공이나 조립 재작업이 발생한다면, 실제 부품에 도금한 뒤 게이지 통과 여부와 체결 상태를 비교하는 방식으로 효과를 확인할 수 있습니다.
도금 이후 절곡·그루브 가공·용접이 이어지는 부품은 후속 공정도 함께 검토합니다. 가공 반경, 소재 두께, 접합 조건에 맞는 사양을 정해야 하므로, 시편 시험값만으로 모든 가공 조건의 적합성을 판단하지는 않습니다. 일반형 Innozinc와 고내식형 Innozinc-h의 사양도 사용 환경과 요구 시험에 맞춰 구분합니다. 이번 사례의 적용품은 Innozinc이며 도막 두께 사양은 8μm 이상입니다.
실제 쇄클과 U볼트에 적용해 무엇을 확인했나요?
켐프는 2025년 양산성능평가지원사업에서 경완철용 쇄클과 근가용 U볼트를 평가했습니다. 아래 내용은 2026년 2월 제출한 최종보고서와 첨부 성적서를 바탕으로 정리했습니다. 보고서의 ‘개발 도금’은 이번 사례에 적용한 Innozinc 세라믹 아연도금입니다.
1. 켐프 자체 염수분무시험: 240시간에서 624시간까지 표면 변화를 관찰
켐프는 자체 보유한 염수분무시험기로 Innozinc 적용품과 기존 용융아연도금품을 비교했습니다. KS D 9502의 시험방법에 따라 진행했으며, 보고서에는 48시간·240시간·624시간 경과 시점의 사진과 관찰 내용이 수록돼 있습니다.

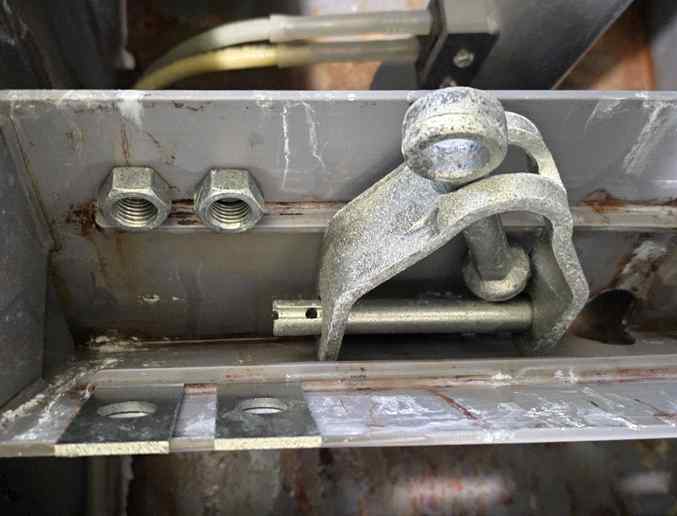

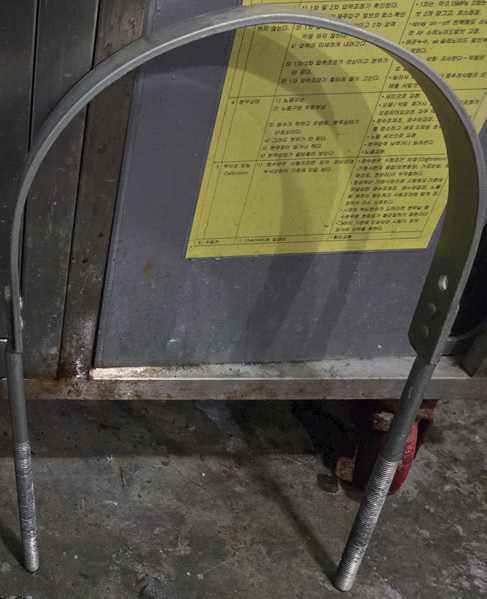

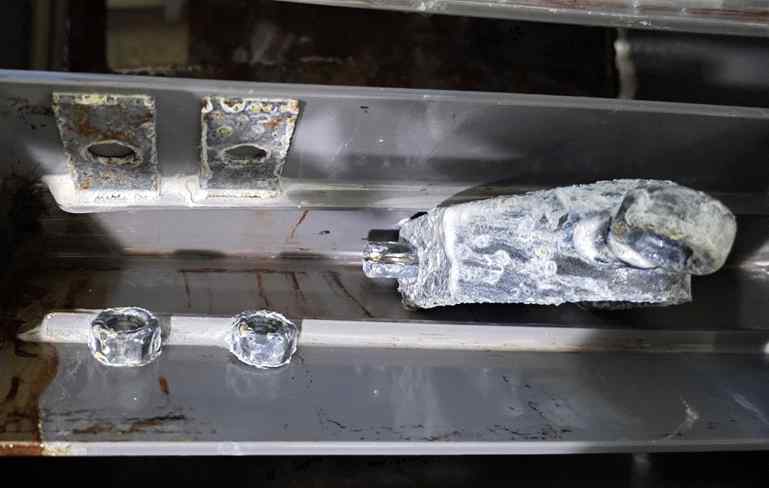

240시간 경과 후에는 Innozinc 적용품의 표면 변화가 비교적 적었고, 용융아연도금 비교품에서는 백색 부식 생성물이 관찰됐습니다. 시험을 624시간까지 이어갔을 때도 보고서는 두 처리 방식의 부식 생성물과 표면 상태 차이를 기록했습니다.
자체 시험에서 중요한 점은 경과 시간별로 실제 부품의 변화를 비교했다는 것입니다. Innozinc도 부분적인 표면 변화가 있었으므로 이를 ‘624시간 동안 부식이 전혀 없었다’고 표현하지 않습니다. 이 관찰 결과를 바탕으로, 별도 공인시험에서는 정해진 시간과 판정 기준에 따라 성능을 확인했습니다.
2. KTR 염수분무 600시간: 쇄클과 체결 부속품에서 확인한 차이
KTR 중성염수분무시험은 KS D 9502:2024에 따라 600시간 수행했습니다. 시험 조건은 성적서에 ‘의뢰자 제시’로 기재돼 있습니다. 적녹은 철 소재에서 나타나는 붉은 녹을 뜻합니다.
| 평가 대상 | Innozinc 적용품 | 용융아연도금 비교품 |
|---|---|---|
| 경완철용 쇄클 | 적녹 발생 이상 없음 | 적녹 발생 이상 있음 |
| 근가용 U볼트 본품 | 적녹 발생 이상 없음 | 적녹 발생 이상 없음* |
| U볼트의 너트·사각와셔 | 두 부속품 모두 적녹 발생 이상 없음 | 두 부속품 모두 적녹 발생 이상 있음 |
*용융아연도금 U볼트 본품 성적서의 판정 부위는 ‘나사산부를 제외한 도금부’입니다. Innozinc 적용 U볼트 본품 성적서에는 같은 제외 문구가 없어 판정 범위의 차이를 함께 고려해야 합니다. 쇄클은 각 처리 방식의 시료 구분 1·2·3에서 표와 같은 결과가 기록됐습니다.
이번 시험에서 확인한 Innozinc의 장점은 쇄클과 너트·사각와셔의 적녹 판정 결과입니다. 조립품을 구매하는 고객에게는 본체의 성능만큼 부속품의 상태도 중요합니다. 본체와 너트·와셔를 함께 시험해야 완성된 조립품의 표면처리 사양을 비교할 수 있습니다.
3. 성형·충격·마모: 도금 후의 작업 과정까지 평가
도금된 부품은 제조·운송·조립 과정에서 힘을 받거나 다른 물체와 접촉합니다. 켐프는 도금 시편으로 다음 항목을 KTR에 의뢰했습니다. 시편 시험은 실제 부품의 검토 방향을 정하는 자료이며, 고객 부품의 가공·사용 조건에서는 별도 확인이 필요합니다.
에릭슨 시험: 12.2mm
KS B 0812:2009를 준용한 에릭슨 시험에서 12.2mm를 기록해 사업 목표인 10mm 이상을 충족했습니다. 판재가 변형되는 조건에서의 성형 거동을 살펴보는 값으로, 절곡·프레스 등 실제 가공 조건을 검토할 출발점이 됩니다. 접착강도나 허용 절곡 반경을 뜻하는 수치는 아닙니다.
내충격성: 2kg·50cm 조건에서 이상 없음
KS M ISO 6272-1:2011을 준용하고 의뢰자가 제시한 하중 2kg·높이 50cm 조건으로 시험해 이상 없음으로 기록됐습니다. 운송·취급·조립 때 충격을 받는 부위의 도금 상태를 검토할 근거로 활용할 수 있습니다.
내마모성: 1,000회 시험에서 마모량 21mg
ASTM D4060-19를 준용해 CS-10 휠, 하중 500g, 1,000회 조건으로 평가했습니다. 마모량은 21mg로 사업 목표인 25mg 이하를 충족했습니다. 접촉과 마찰을 받는 표면의 도금 유지 특성을 비교할 자료입니다. 이 값은 시험 중 질량 감소량이며 마찰계수와는 다릅니다.
도금 두께: 별도 시편에서 최소 13μm 측정
ASTM B499-09의 자기식 측정으로 별도 시험시편에서 최소 13μm를 기록했습니다. 이번 사례의 적용 사양은 8μm 이상이며, 별도 시편의 측정값을 모든 완성 부품의 두께로 볼 수는 없습니다. 고객 부품에서는 부위별 두께 관리와 도금 후 치수 검토를 함께 진행합니다.
고객에게 유용한 것은 각 수치를 실제 작업에 연결하는 일입니다. 예를 들어 조립 때 특정 부위가 반복해서 긁힌다면 그 접촉 조건을 확인하고, 도금 후 성형을 한다면 소재와 가공 반경을 맞춰 샘플을 평가할 수 있습니다. 이런 검토가 가능해야 내식성과 공정 적합성을 함께 판단할 수 있습니다.
4. 인장하중과 부식 노출 후 하중시험
수요기업은 쇄클과 U볼트를 실제 사용 상태와 유사하게 설치하고 인장하중시험을 실시했습니다. 시험하중은 39.2kN(4,000kgf), 유지시간은 1분입니다. Innozinc 적용 쇄클과 U볼트는 각각 3개 시료에서 흠이나 갈라짐 이상 없음으로 기록됐습니다.
KTR에서는 염수분무 200시간과 600시간에 노출한 뒤 인장하중을 가하는 평가도 수행했습니다. 시험편에 39.2kN을 가해 1분간 유지한 후 표면의 흠·균열을 육안으로 확인했습니다. 이 항목에서는 Innozinc와 용융아연도금 비교품 모두 쇄클·U볼트에 이상 없음으로 기록됐습니다.
이 결과는 부식 환경 노출 이후에도 해당 시험하중 조건에서 표면 이상을 함께 확인했다는 의미가 있습니다. Innozinc가 비교품보다 인장강도를 높였다는 결과나, 4,000kgf를 허용사용하중으로 정한 결과는 아닙니다. 연결 부품의 도금 변경을 검토할 때 기계적 기능도 확인했다는 근거로 활용할 수 있습니다.
5. 복합부식과 야외·매립 평가
KTR 복합부식시험은 KS D ISO 14993:2018에 따라 40사이클 진행했습니다. 1사이클은 5% 염수분무 35±2℃에서 2시간, 건조 60±2℃·상대습도 20~30%에서 4시간, 습윤 50±2℃·상대습도 95% 이상에서 2시간으로 구성됩니다. 이 조건에서는 Innozinc와 용융아연도금 비교품 모두 쇄클·U볼트·너트·사각와셔에 적녹 발생 이상 없음으로 기록됐습니다.
수요기업은 야외 노출과 매립 조건의 비교 평가도 약 2개월간 수행했습니다. 보고서는 개발품의 표면 상태와 용융아연도금 비교품의 산화·부식 생성물을 비교해 기록합니다. 특히 지중에 쓰이는 U볼트에서는 실제 노출 조건을 따로 살펴봤다는 의미가 있습니다. 다만 보고서도 더 긴 기간의 추가 데이터 확보를 과제로 제시했으므로, 이 결과를 장기 현장 수명으로 환산하지 않습니다.
양산에서는 도금액뿐 아니라 부품을 거는 방식도 바꿨습니다
실제 생산에서 요구 성능이 반복해서 나오는지도 중요합니다. 켐프는 용액의 스케일업과 부품별 랙·배럴 공정을 검토했고, U볼트 초기 생산에서 확인된 접촉 부위의 외관 문제를 개선했습니다.
U볼트는 랙 지그를 조정하고 45도 교차 걸이에서 수직 걸이로 변경했습니다. 반복 생산 평가에서는 본체·나사산·체결부에 외관 불량 없이 균일한 도금층이 형성됐다고 기록했습니다. 쇄클 본체는 전용 랙으로, 소형 부속품은 배럴 방식으로 처리했습니다.
이는 고객이 부품 사진이나 도면, 생산 수량을 함께 전달해야 하는 이유이기도 합니다. 접촉 위치, 형상과 처리 수량이 달라지면 공정 조건도 달라집니다. 시험편의 좋은 수치를 실제 납품 부품의 품질로 연결하려면 이런 생산 조건을 함께 맞춰야 합니다.
경제성은 도금 단가와 함께 조립·재작업·유지관리 비용을 봅니다
표면처리를 바꾸는 목적은 고객 부품의 품질과 비용을 개선하는 데 있습니다. Innozinc의 경제성은 현재 부품에서 비용이 발생하는 지점과 연결해 검토할 수 있습니다.
- 제조·조립: 나사산 추가 가공, 게이지 검사 불합격, 체결 재작업이 있다면 박막 사양 적용 전후의 작업량과 합격률을 비교합니다.
- 생산 품질: 도금 접촉 불량, 외관 선별, 재도금이 문제라면 랙과 처리 조건을 바꾼 뒤 불량·재작업 수량을 확인합니다.
- 유지관리: 설치 후 부식 때문에 보수하거나 교체하는 부품은 자재비와 함께 현장 작업비, 접근·교체에 필요한 비용을 살펴봅니다.
- 공정 자원: 고온 용융욕 의존도를 낮추는 전기 표면처리와 박막화를 에너지·자재 사용량 관점에서 비교합니다. 전처리와 건조를 포함한 전체 공정을 같은 생산량 기준으로 계산해야 합니다.
보고서는 직접적인 도금 단가 절감을 단정하기보다 고온 공정 의존도를 낮추고 자원 사용 효율을 높일 수 있는 공정 구조를 경제적 가치로 설명합니다. 따라서 지금 제시할 수 있는 것은 비용을 개선할 경로입니다. 실제 절감률은 고객의 생산량, 불량률, 후가공비와 설치 환경을 바탕으로 계산해야 합니다.
어떤 부품이라면 Innozinc를 검토할 가치가 있을까요?
전력 인프라 확대는 설비의 수량과 함께 공급 품질을 고민하게 합니다. 특히 부식에 노출되는 철강 연결 부품, 도금 후 나사산 공차가 중요한 부품, 조립·가공 과정의 도금 손상이나 재작업을 줄이려는 부품은 Innozinc를 비교 평가할 이유가 있습니다.
이번 사례는 Innozinc 적용 쇄클과 체결 부속품의 600시간 염수분무 적녹 판정, 성형·충격·마모 시편 평가, 실제 부품과 부식 노출 후 하중시험, 양산 공정 개선을 함께 제시합니다. 내식성·기계적 기능·생산 조건을 함께 비교할 수 있다는 것이 이 자료의 적용 가치입니다.
최종 선택은 해당 부품의 사용 조건과 발주처 규격으로 결정합니다. 보고서 제출 당시 전력 분야 규격 개정과 추가 적용 검토는 후속 과제로 남아 있었습니다. 켐프는 이런 확인을 포함해 고객 부품에 맞는 도금 사양과 샘플 평가를 검토합니다.
부품 사진과 현재 겪는 문제로 상담을 시작하세요
현재 도금에서 부식, 체결 불량, 가공부 손상, 생산 편차 중 무엇을 개선하고 싶은지 알려주세요. 아래 자료가 있으면 비교할 시험과 공정을 구체화하기 좋습니다.
- 부품 사진 또는 도면, 재질·치수와 월간 처리 수량
- 현재 도금 방식, 사용 환경과 필요한 시험·합격 기준
- 나사산·조립·절곡·그루브·용접 등 도금 전후 공정
- 추가 가공·불량·재작업·보수 때문에 발생하는 문제
켐프가 부품의 사양과 생산 조건을 검토하고 샘플 평가의 수량·비용·일정을 안내합니다. 도금 견적과 함께 조립 품질과 공정 비용까지 비교해 보세요.
시험 자료와 출처
시장 동향과 외부 부품 용도는 본문의 공식 자료 링크를 참고했습니다. 온라인 자료 확인일은 2026년 9월 29일입니다. 외부 사진은 산업 배경 설명용이며, 켐프의 납품·설치 실적을 나타내지 않습니다.
시험과 양산 사례는 켐프 「450℃ 후막 용융법 대체, 25℃ 박막 전기 표면처리법을 적용한 고강도·고내식 전력 설비 연결 부품의 양산성능평가」 최종보고서(2026년 2월 27일 제출 수정본)에 근거합니다. 인쇄 쪽수 기준 용도 1쪽, 생산 개선 42~45쪽, 자체 내식성 46~47쪽, 수요기업 인장·야외 평가 49~52쪽, 종합 시험 결과 53~57쪽, 제품 사진 58쪽, 적용 단계 62~64쪽, 기술·경제적 효과 68~71쪽과 첨부 KTR 성적서를 확인했습니다.
주요 시편 성적서는 에릭슨 TAK-2025-137186, 내충격성 TAK-2025-137188, 내마모성 TAK-2025-170522, 도금 두께 TAK-2025-137189입니다. 부식 노출 후 인장하중 평가에는 TBK-2025-010263(쇄클), TBK-2025-010262(U볼트)를 참고했습니다. 시험 결과는 해당 시료와 조건에 대한 것이며, 염수분무 시간을 현장 사용 연수로 환산하지 않습니다.
답글 남기기
